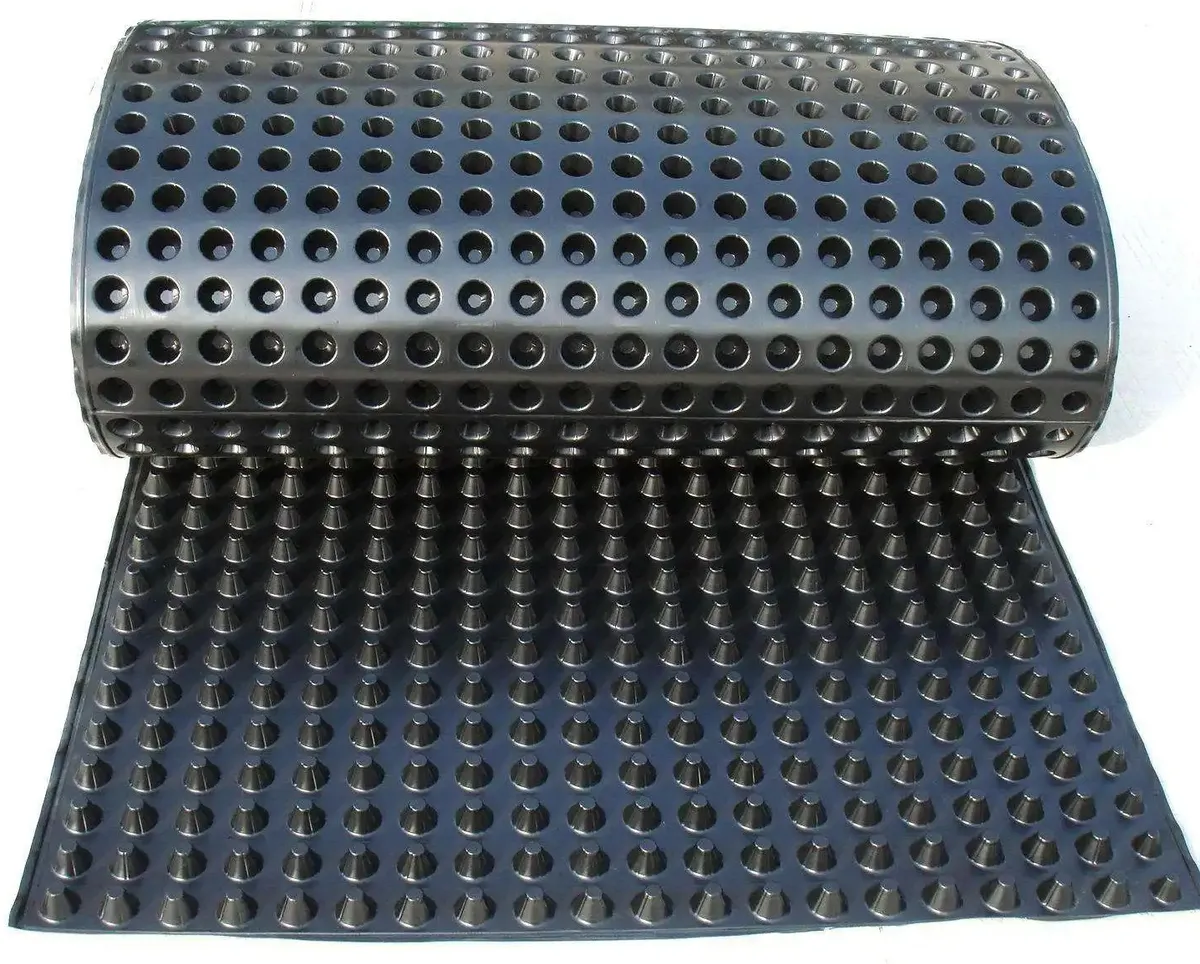

Dimpled drainage sheet SIGMA adalah membran polietilena densitas tinggi (HDPE) yang dibentuk dengan tonjolan silindris atau setengah kerucut pada permukaannya. Tonjolan tersebut menciptakan celah udara menerus sehingga air dan gas bergerak bebas di antara stud, menjadikannya sekaligus lapisan drainase dan lapisan pelindung. Sebagai dimple board, produk ini banyak dipakai untuk waterproofing pondasi, dinding basement, roof garden, planter box, dan perlindungan lereng, serta dapat dilapisi geotextile non woven sebagai filter agar partikel halus tanah tidak menyumbat saluran drainase.
Dimpled drainage sheet — juga disebut dimple board atau membran berbintik — adalah lembaran HDPE yang dipres dengan tonjolan silindris atau setengah kerucut. Stud menahan celah udara menerus terhadap struktur, sehingga air yang terkumpul di belakang dinding pondasi mengalir turun ke drainase telapak alih-alih menimbulkan tekanan hidrostatik, sementara lembaran ini melindungi membran waterproofing di belakangnya. Cairan dan gas mengalir bebas di antara tonjolan, itulah sebabnya dimple board untuk drainase dinding menjadi detail standar pada dinding basement dan pondasi.

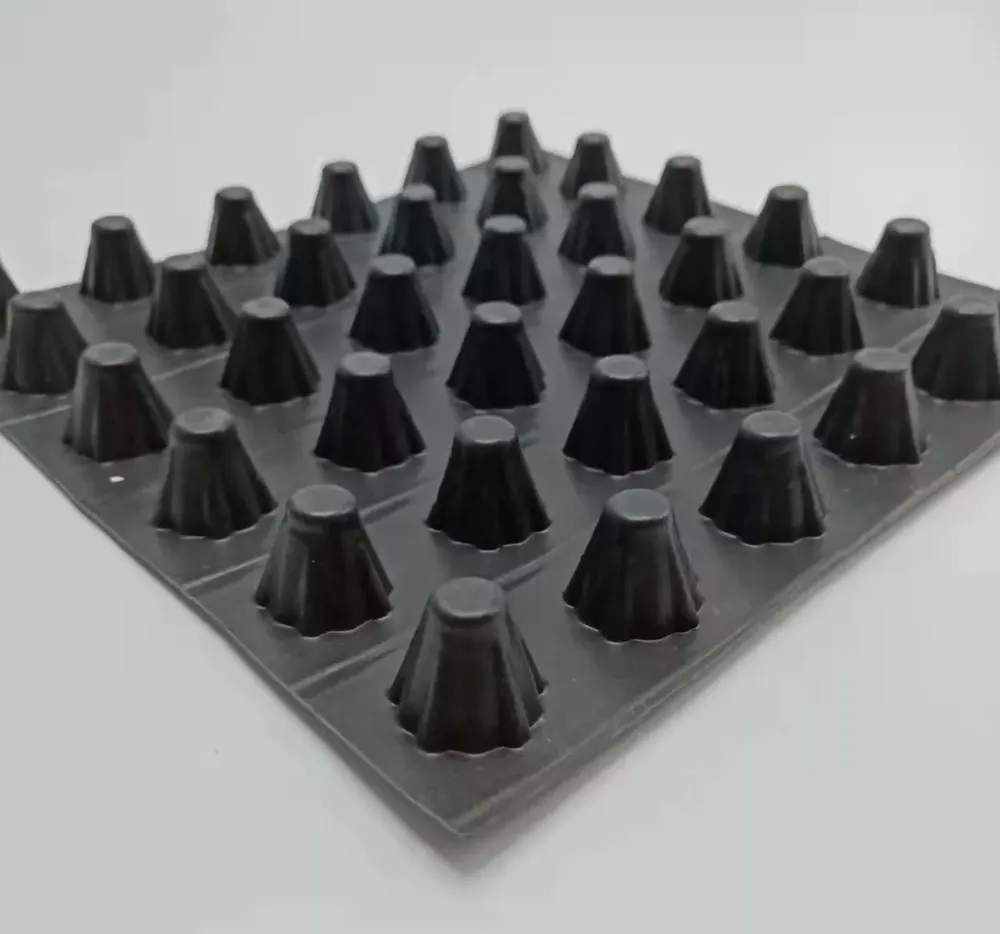

Lembaran ini dibuat dari polietilena densitas tinggi, resin kedap air yang sama seperti pada geomembrane, sehingga menggabungkan fungsi drainase dengan fungsi waterproofing dalam satu lembaran. HDPE diekstrusi menjadi film datar lalu dibentuk dengan vakum atau pres sehingga deret tonjolan silindris atau setengah kerucut menonjol di seluruh permukaan; kedalaman tonjolan menentukan ukuran celah drainase. Karena polimernya adalah HDPE, membran berbintik jadi tahan penuaan, tahan korosi, dan tahan tembus akar, sehingga berusia pakai panjang saat tertanam di tanah atau menempel pada beton.

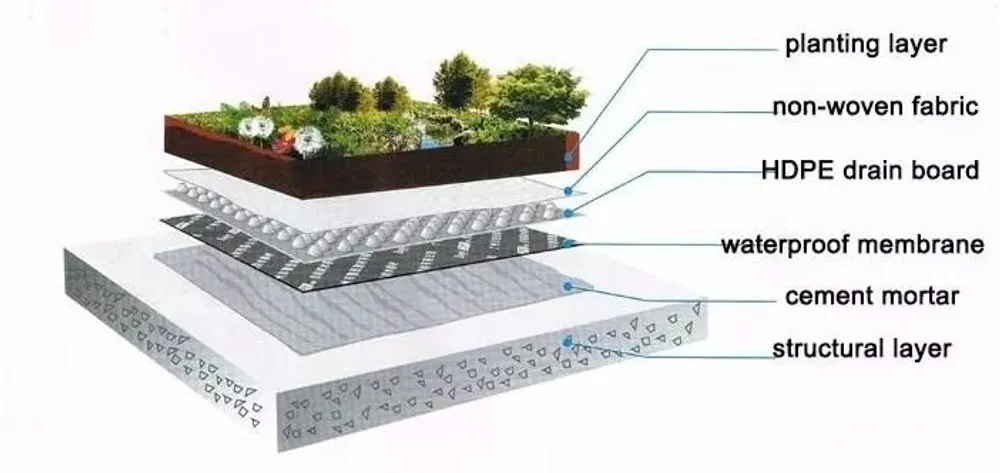

Sebagai dimple mat pondasi, lembaran dipasang dengan tonjolan menghadap dinding, menciptakan rongga drainase yang mengalirkan rembesan ke drainase keliling; inilah detail membran berbintik untuk dinding basement yang dipakai baik pada bangunan baru maupun perbaikan kedap air. Membran waterproofing dimple board yang sama bekerja pada roof garden, planter box, dan green roof, di mana sedikit air tersimpan di pangkal tonjolan sementara kelebihannya dialirkan. Geotextile non woven dapat ditempelkan sehingga dimple drainage mat menyaring partikel halus tanah dan tidak tersumbat.

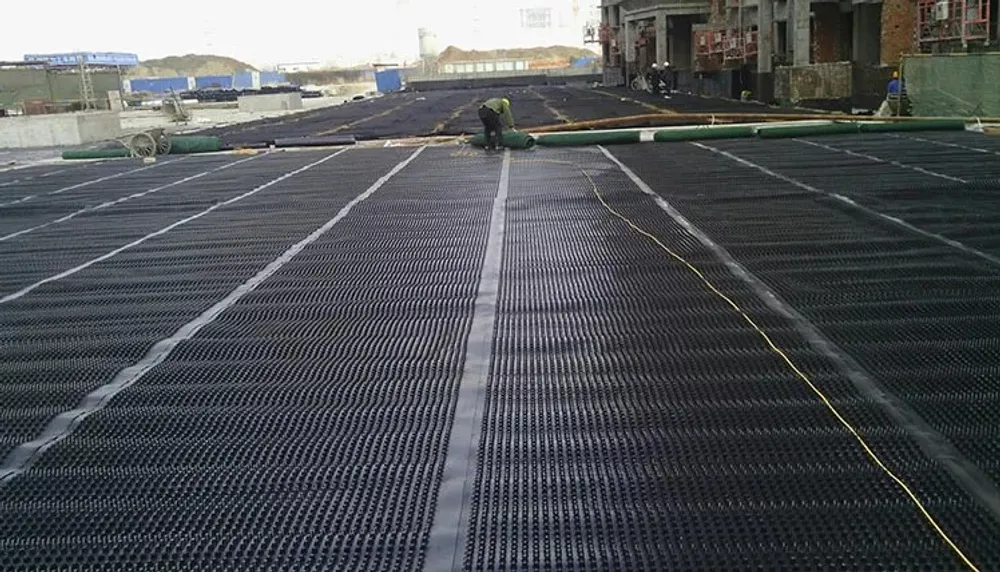

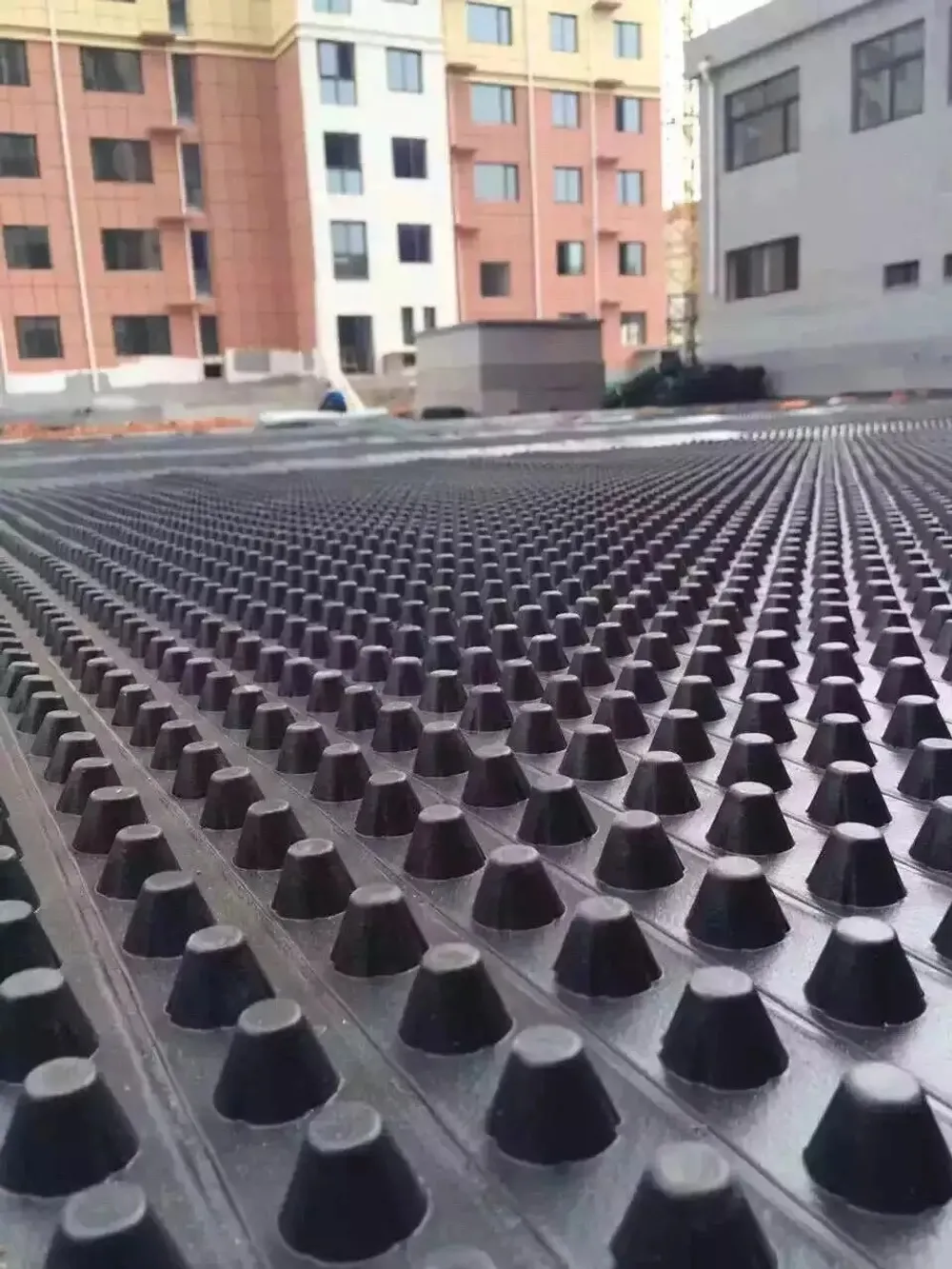

Lembaran ini ringan dan lentur sehingga satu pekerja dapat menggelar dan memasangnya cepat pada dinding atau dek — tanpa alat berat di lokasi. Pada dinding basement atau dimple mat drainase dinding pondasi, pasang tonjolan menghadap struktur dan tumpangkan tepi-tepinya agar rongga drainase tetap menerus; di bagian bawah, rongga harus dialirkan ke drainase telapak atau drainase keliling. Untuk lembaran berlapis geotextile, jaga kain filter menghadap tanah agar partikel halus tersaring sebelum air mencapai tonjolan. Pada green roof dan planter box, lembaran diletakkan dengan tonjolan menghadap bawah di atas waterproofing sebagai lapisan drainase sekaligus pelindung.
Polos maupun berlapis geotextile, lembaran ini melayani waterproofing pondasi, dinding basement bagian luar dan dalam, penghijauan atap garasi dan roof garden, penghijauan vertikal, lapangan sepak bola dan lapangan golf, serta pekerjaan kota seperti bandara, timbunan jalan, kereta bawah tanah, terowongan, dan TPA. Pada proyek pengairan dan transportasi, ia bertindak sebagai lapisan pengendali rembesan dan pelindung lereng untuk waduk, bendungan, badan jalan, jalur kereta, dan jalan raya. Pada semua kasus itu, dimple drain board melakukan tugas yang sama: melepaskan tekanan air dan melindungi lapisan di belakangnya.
Lembaran disuplai polos atau berlapis geotextile, dalam rentang tinggi tonjolan dan kelas tekan untuk waterproofing pondasi, dinding basement, terowongan, perlindungan rembesan TPA, serta lapisan pelindung badan jalan atau lereng. Karena tidak ada satu standar publik untuk dimple board, tinggi tonjolan, ketebalan, beban tekan, dan kapasitas alir SIGMA dipastikan dari data produksi — tidak pernah ditebak. Untuk inti drainase 3D berlubang dengan fungsi serupa, lihat geonet kami; bila dibutuhkan pipa lebih kaku untuk membawa air yang terkumpul, lihat pipa drainase permeabel kaku kami; dan untuk mengumpulkan air di dasar dinding, pasangkan dengan pipa drainase bergelombang kami. Jelajahi seluruh rangkaian drainase untuk produk terkait.
Dimpled drainage sheet (dimple board HDPE) — spesifikasi pabrikan. Tidak ada satu standar publik wajib yang mengatur dimpled drainage sheet; nilai numerik akan disuplai dari data produksi SIGMA.
| Properti | Nilai | Catatan |
|---|---|---|
| Material | Polietilena densitas tinggi (HDPE) | — |
| Bentuk tonjolan | Stud silindris atau setengah kerucut | — |
| Pelapis | Filter geotextile non woven opsional | g/m² jika dilapisi |
| Warna | Hitam; warna lain sesuai permintaan | — |
| Tinggi tonjolan | Sesuai permintaan | menentukan kedalaman celah drainase |
| Ketebalan lembaran | Sesuai permintaan | — |
| Massa per satuan luas | Sesuai permintaan | g/m² atau kg/m² |
| Beban tekan (pada defleksi tertentu) | Sesuai permintaan | sebutkan metode uji |
| Kapasitas alir / drainase | Sesuai permintaan | pada tinggi tekan/gradien rencana |
| Ukuran gulungan (lebar × panjang) | Sesuai permintaan | disuplai dalam gulungan |
Dimpled drainage sheet (dimple board) dipakai untuk waterproofing pondasi dan drainase dinding basement, roof garden dan planter box, drainase belakang dinding penahan dan terowongan, serta sebagai lapisan pelindung atau pelindung lereng. Tonjolan menahan celah udara sehingga air mengalir ke drainase telapak alih-alih menimbulkan tekanan hidrostatik terhadap struktur.

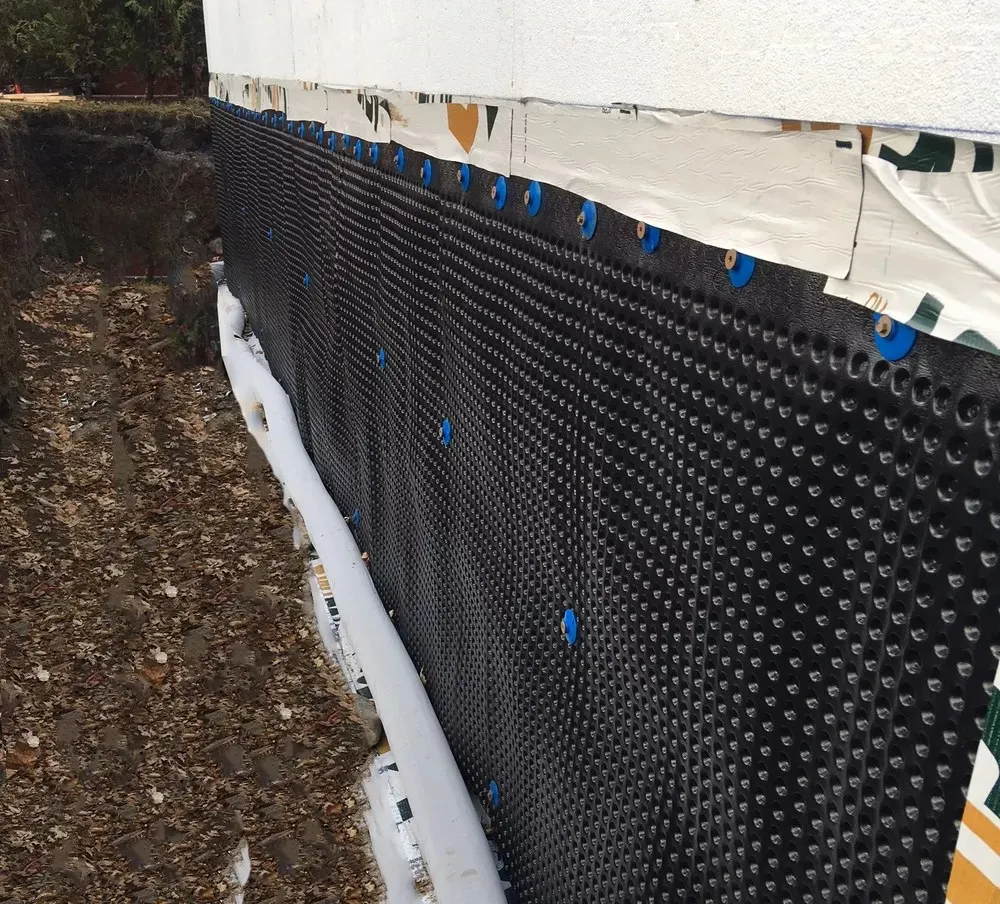

Untuk dimple mat pondasi, tonjolan biasanya menghadap dinding, menciptakan rongga drainase menerus antara dimple board dan waterproofing. Air yang terkumpul mengalir turun melalui rongga ini ke drainase keliling. Beri tahu kami tinggi dinding dan detailnya, dan kami akan merekomendasikan tinggi tonjolan serta cara pemasangannya.

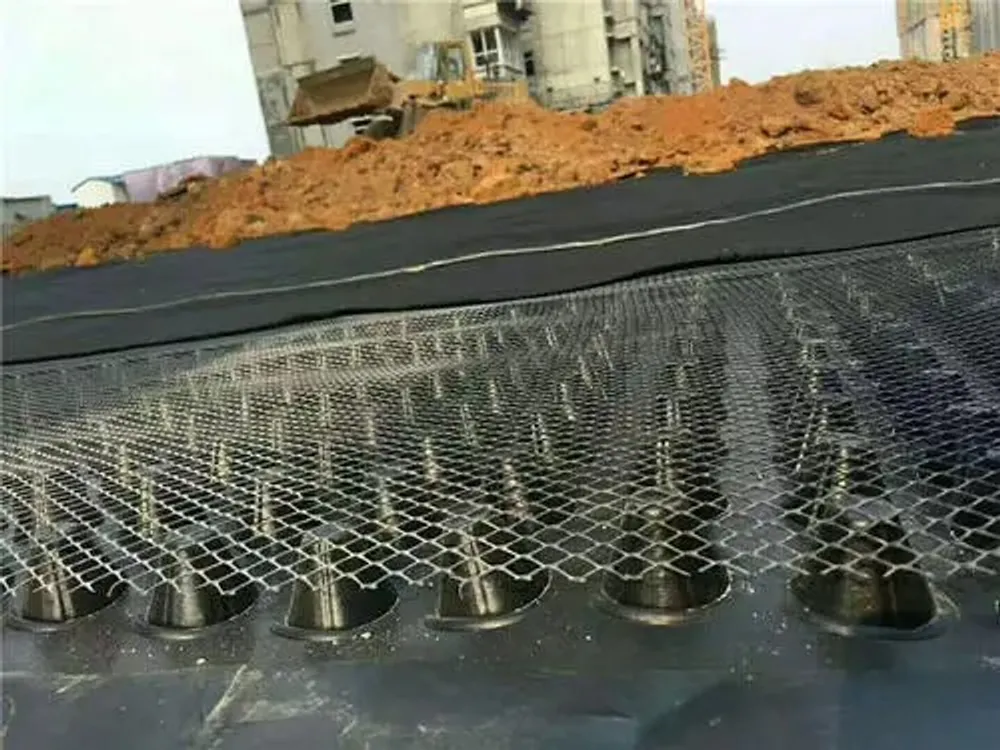

Bisa. Filter geotextile non woven dapat ditempelkan pada sisi bertonjolan sehingga dimple drainage mat menyaring partikel halus tanah sementara air tetap lewat — ini mencegah saluran drainase tersumbat saat lembaran tertanam di tanah, seperti pada green roof, planter box, dan drainase belakang dinding.
Tinggi tonjolan menentukan celah drainase dan kelas tekan menentukan seberapa besar beban yang dipikul lembaran (misalnya dek atap dengan lalu lintas vs dinding basement). Karena tidak ada satu standar publik untuk dimple board, kami memastikan tinggi tonjolan, ketebalan, beban tekan, dan kapasitas alir dari datasheet SIGMA untuk aplikasi Anda — kirimkan penggunaan dan beban rencananya.
Harga bergantung pada tinggi tonjolan, ketebalan dan kelas lembaran, ada tidaknya pelapis geotextile non woven, ukuran gulungan, dan kuantitas pesanan. Karena lembaran dibuat sesuai spesifikasi Anda dan bukan menurut satu standar publik, kirimkan aplikasi, tinggi tonjolan (atau beban rencana), dan luasnya, dan kami akan memberikan harga satuan per meter persegi atau per gulungan.
Dimple board dibuat berdasarkan pesanan dari HDPE, sehingga berlaku kuantitas pesanan minimum yang bervariasi menurut tinggi tonjolan, kelas, dan ada tidaknya pelapis geotextile. Beri tahu kami luas yang perlu ditutup, dan kami akan memastikan MOQ beserta waktu produksi untuk spesifikasi Anda.
Waktu produksi bergantung pada tinggi tonjolan dan kelas, ada tidaknya laminasi geotextile, serta ukuran pesanan. Setelah kami memastikan tinggi tonjolan, ketebalan, pelapis, dan ukuran gulungan terhadap data produksi SIGMA, kami akan memberikan jadwal produksi dan pengiriman yang pasti.

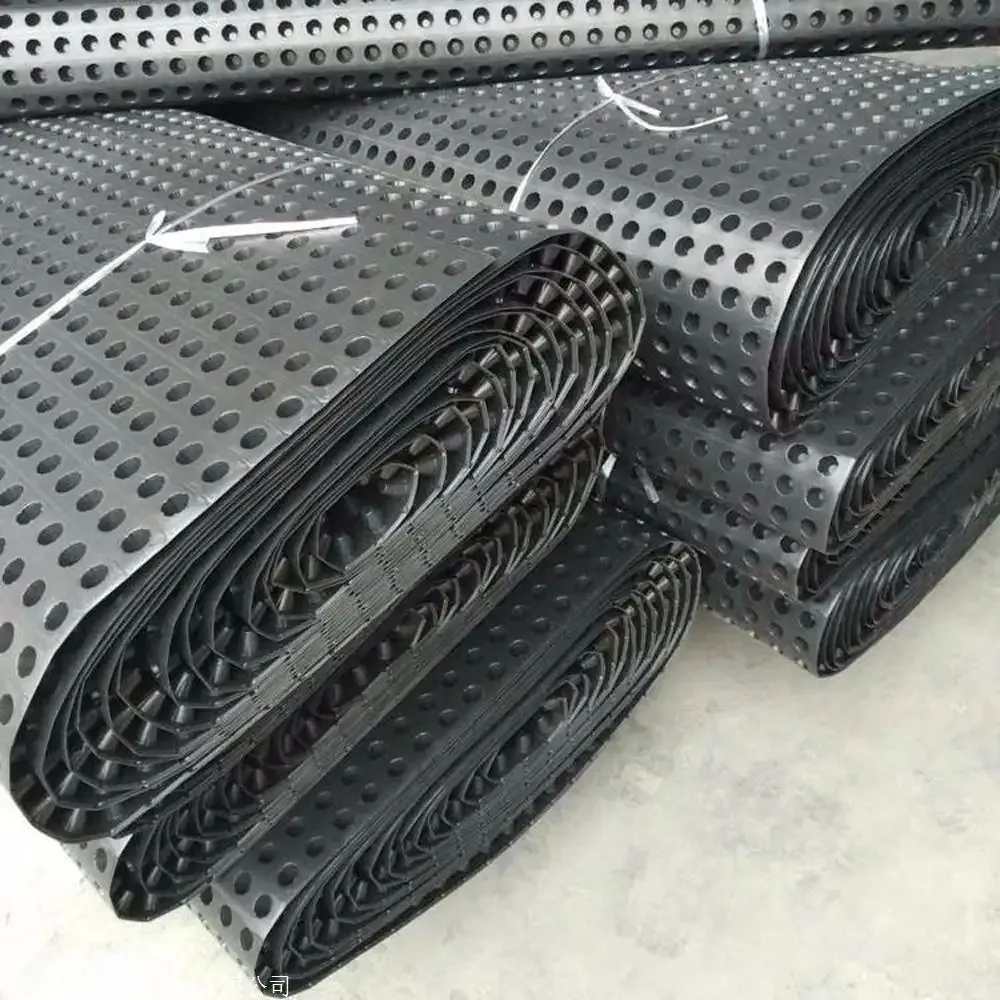

Lembaran ini ringan dan disuplai dalam gulungan, sehingga dikirim secara ringkas. Kami memastikan lebar dan panjang gulungan dari data produksi SIGMA, lalu memberi tahu berapa gulungan yang muat dalam satu palet atau kontainer untuk pesanan Anda agar dapat merencanakan pengangkutan — kirimkan pelabuhan tujuan dan kuantitasnya.
Beri tahu kami jumlah, pelabuhan tujuan, dan pertanyaan apa pun — kami membalas dalam satu hari kerja.
