As cortinas de turbidez SIGMA — também chamadas de cortina anti-turbidez, silt curtain ou barreira flutuante de turbidez — são barreiras flutuantes verticais instaladas na água para conter o sedimento fino lançado por dragagem, construção e aterro hidráulico. São fornecidas nas três classificações padrão do U.S. DOT: Type 1 para água parada, Type 2 para água em movimento e Type 3 como cortina de serviço pesado para água aberta e de maré. Cada barreira combina poliéster tecido com revestimento de PVC, flutuação de espuma de célula fechada, um cabo de carga superior e uma corrente de lastro inferior para que a cortina flutuante se mantenha na vertical e contenha os sedimentos em suspensão.
Uma cortina de turbidez (silt curtain) é uma barreira vertical posicionada dentro da água que contém as partículas finas de sedimento lançadas na água por atividades de dragagem, construção ou aterro hidráulico. Essas cortinas são úteis em quase qualquer ambiente aquático, mantendo o sedimento em suspensão dentro da zona de trabalho para que assente em vez de derivar a jusante como pluma de turbidez. A cortina flutuante pende da flutuação de superfície até uma saia lastreada, formando uma barreira contínua ao longo da coluna d'água. «Cortina de turbidez», «silt curtain», «cortina anti-turbidez» e «barreira flutuante de turbidez» descrevem o mesmo produto.

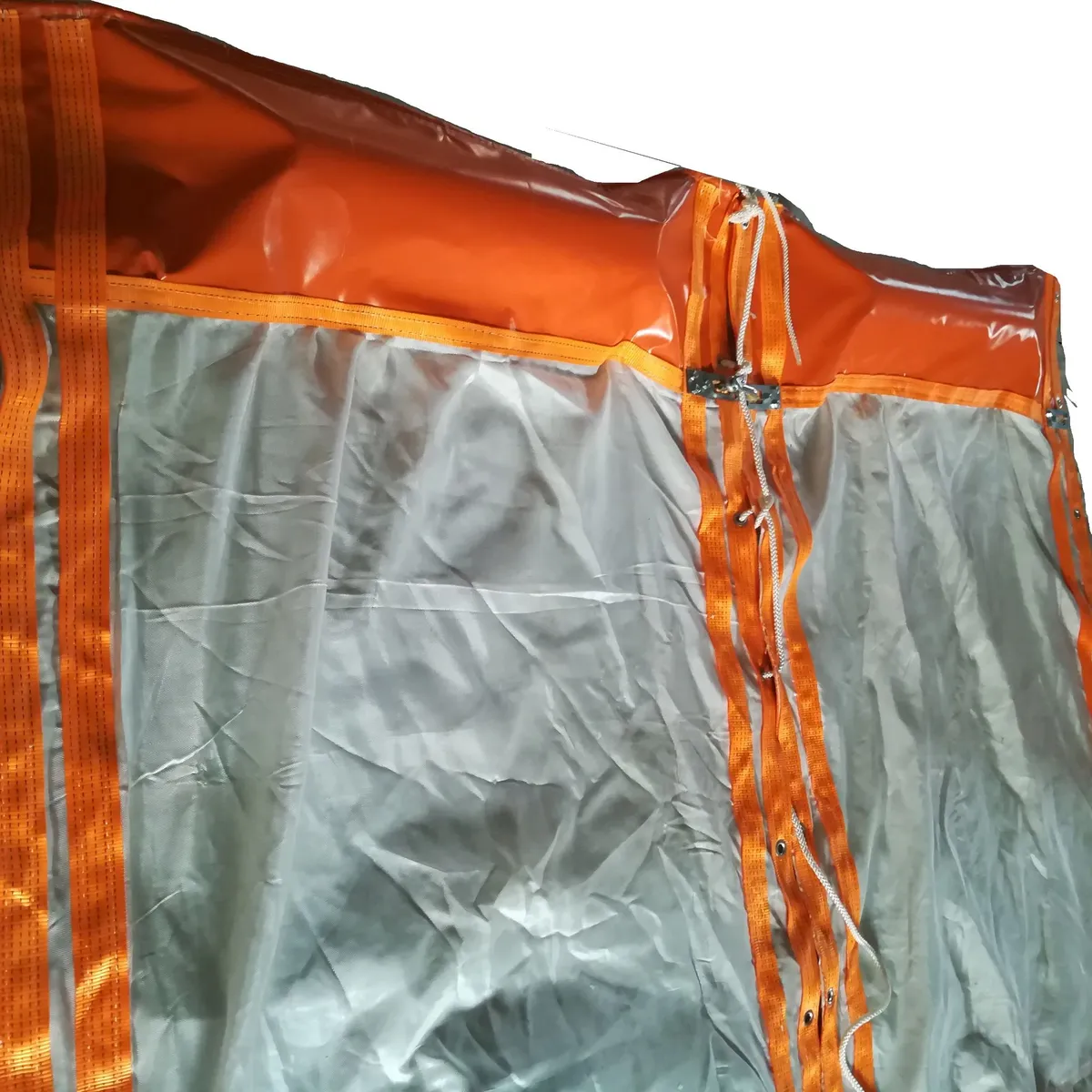

Cada barreira é feita de poliéster tecido com revestimento de PVC, para resistência a UV, abrasão e água. Uma linha de flutuação de espuma de célula fechada, selada na bainha superior, mantém a barreira na vertical, enquanto um cabo de carga superior galvanizado transmite a tração entre os painéis e uma corrente de lastro inferior galvanizada mantém a saia vertical contra a corrente. O resultado é uma cortina flutuante estável, e não uma cortina frouxa que dobra ao primeiro vento. Placas de tensão nos cantos inferiores e acopladores de alumínio ASTM entre os painéis mantêm a montagem íntegra em água de trabalho.
Há três grupos de cortinas de turbidez — Type 1, Type 2 e Type 3 — sendo o Type 1 o mais leve e o Type 3 a cortina mais pesada. Uma cortina de turbidez Type 1 serve a lagoas e brejos calmos; uma cortina de turbidez Type 2 lida com água em movimento em lagos, riachos e áreas de maré; uma cortina de turbidez Type 3 é feita para água aberta com vento, ondas e corrente. Profissionais qualificados avaliam a velocidade do fluxo, as ondas, o vento e o tipo e a duração da obra para decidir de qual cortina o projeto precisa.
A barreira flutuante é rebocada em painéis, unida ponta a ponta e ancorada ao longo da zona de trabalho para que atravesse o canal ou cerque a draga. A saia (calado) é dimensionada para alcançar perto do leito em água rasa ou pender a uma profundidade definida em água profunda, interceptando a pluma de turbidez na parte ativa da coluna d'água. Em água de maré ou em movimento, a cortina é ancorada em intervalos e recebe folga para acompanhar a corrente e a maré em vez de combatê-las, por isso a instalação correta importa tanto quanto o grau do tecido.
As cortinas de turbidez protegem corpos d'água sensíveis durante dragagem e aterro hidráulico, construção marinha e costeira, obras de pontes e emissários, e limpeza de lagoas. Os tipos mais leves servem a lagoas, lagos e rios lentos; a cortina Type 3 lida com água aberta, de maré e costeira com corrente e ondas. Usada em conjunto com uma cerca de contenção de sedimentos em terra, a cortina de turbidez fecha o ciclo de um plano de controle de sedimentos da obra.
Cada cortina é fornecida em painéis de 50 ft e 100 ft unidos com acopladores de alumínio ASTM, em amarelo / laranja de alta visibilidade como padrão. Como fabricante, fornecemos cortina de turbidez nos três tipos — informe as condições da água, a profundidade de saia necessária e o comprimento total, e cotamos o preço em condições EXW. Também fornecemos flutuação, corrente de lastro e acopladores de reposição para estender uma linha de cortina existente.
Ficha técnica do fabricante — especificações da cortina de turbidez.
| Componente | Propriedade | Type 1 | Type 2 | Type 3 |
|---|---|---|---|---|
| Borda livre — material | Material | PVC | PVC | PVC |
| Borda livre — especificação | Especif. | altura:160mm, gramatura:600gsm | altura:200mm, gramatura:600gsm | altura:300mm, gramatura:800gsm |
| Borda livre — resistência à tração | Resistência à tração | transversal-70KN/m, longitudinal-60KN/M | transversal-70KN/m, longitudinal-80KN/M | transversal-96KN/m, longitudinal-80KN/M |
| Flutuação — material | Material | EPS | EPS | EPS |
| Flutuação — especificação | Especif. | diâm.16cm*1.1m | diâm.20cm*1.1m | diâm.30cm*1.1m |
| Flutuação — flutuabilidade | Flutuabilidade | 25kg/m | 35kg/m | 80kg/m |
| Calado — material | Material | geotêxtil não tecido agulhado de PET | geotêxtil não tecido agulhado de PET | geotêxtil não tecido agulhado de PET |
| Calado — especificação | Especif. | prof.:0.5-10m, gramatura:200gsm | prof.:0.5-10m, gramatura:300gsm | prof.:0.5-10m, gramatura:400gsm |
| Calado — resistência à tração | Resistência à tração | transversal: 50KN/m, longitudinal: 40KN/m | transversal: 90KN/m, longitudinal: 80KN/m | transversal: 140KN/m, longitudinal: 120KN/m |
| Corrente — material | Material | corrente galvanizada a quente | corrente galvanizada a quente | corrente galvanizada a quente |
| Corrente — especificação | Especif. | dia.:4mm, 1.0kg/m | dia.:6mm, 1.5kg/m | dia.:10mm, 2.2kg/m |
| Corrente — resistência | Resistência | 24KN/m | 48KN/m | 96KN/m |
| Cinta — material | Material | tergal | tergal | tergal |
| Cinta — especificação | Especif. | largura:5cm | largura:5cm | largura:5cm |
| Cinta — resistência | Resistência | 32KN | 48KN | 72KN |
| Conexão — material | Material | alumínio ASTM ou cinta e corda de tergal | alumínio ASTM ou cinta e corda de tergal | alumínio ASTM ou cinta e corda de tergal |
| Comprimento da seção (m) | 20 | 20 | 20 | |
| Altura de onda (m) | 0 | 0.5 | 1 | |
| Velocidade do vento (m/s) | 5 | 8 | 15 | |
| Velocidade de fluxo (kn) | 0 | 0.5 | 1.5 | |
| Temperatura (℃) | -20 a 50 | -20 a 50 | -20 a 50 | |
| Temperatura de armazenamento (℃) | -20 a 60 | -20 a 60 | -20 a 60 |
Combine o tipo com a água: uma cortina de turbidez Type 1 para lagoas e brejos calmos (< 1 ft/s de corrente), uma cortina de turbidez Type 2 para água em movimento em lagos, riachos e áreas de maré, e uma cortina de turbidez Type 3 para água aberta ou de maré com vento, ondas e corrente. Informe as condições da água e a profundidade de saia, e recomendamos um tipo.
São o mesmo produto — uma barreira flutuante vertical que contém o sedimento em suspensão na água. «Cortina de turbidez», «silt curtain», «cortina anti-turbidez» e «barreira flutuante de turbidez» são intercambiáveis; todos descrevem a cortina flutuante usada em dragagem e construção marinha.
A cortina é feita de poliéster tecido com revestimento de PVC (14–22+ oz/yd² por tipo) com flutuação de espuma de célula fechada, um cabo de carga superior galvanizado no Type 2 e no Type 3, e uma corrente de lastro inferior galvanizada. Os painéis são de 50 ft e 100 ft e unem-se com acopladores de alumínio ASTM.
O preço depende do tipo, da profundidade de saia, do comprimento total e das ferragens de conexão. Como fabricante, cotamos em condições EXW — envie as condições da água, o calado necessário e o comprimento, e devolvemos um preço no mesmo dia útil.
A saia deve alcançar perto do leito em água rasa, ou pender à profundidade que intercepta a pluma de turbidez em água profunda. O Type 1 cobre cerca de 2–20 ft, o Type 2 até cerca de 65 ft e o Type 3 até cerca de 130 ft de calado. Informe a profundidade da água e as condições do leito, e recomendamos a profundidade de saia e a borda livre.
Os painéis são unidos com acopladores de alumínio ASTM, rebocados até a posição e ancorados ao longo da zona de trabalho. Em água em movimento ou de maré, a cortina é ancorada em intervalos com folga suficiente para acompanhar a corrente em vez de combatê-la. Fornecemos a cortina pronta para implantar; âncoras e cabos de amarração são dimensionados para o seu local e cotados à parte sob consulta.

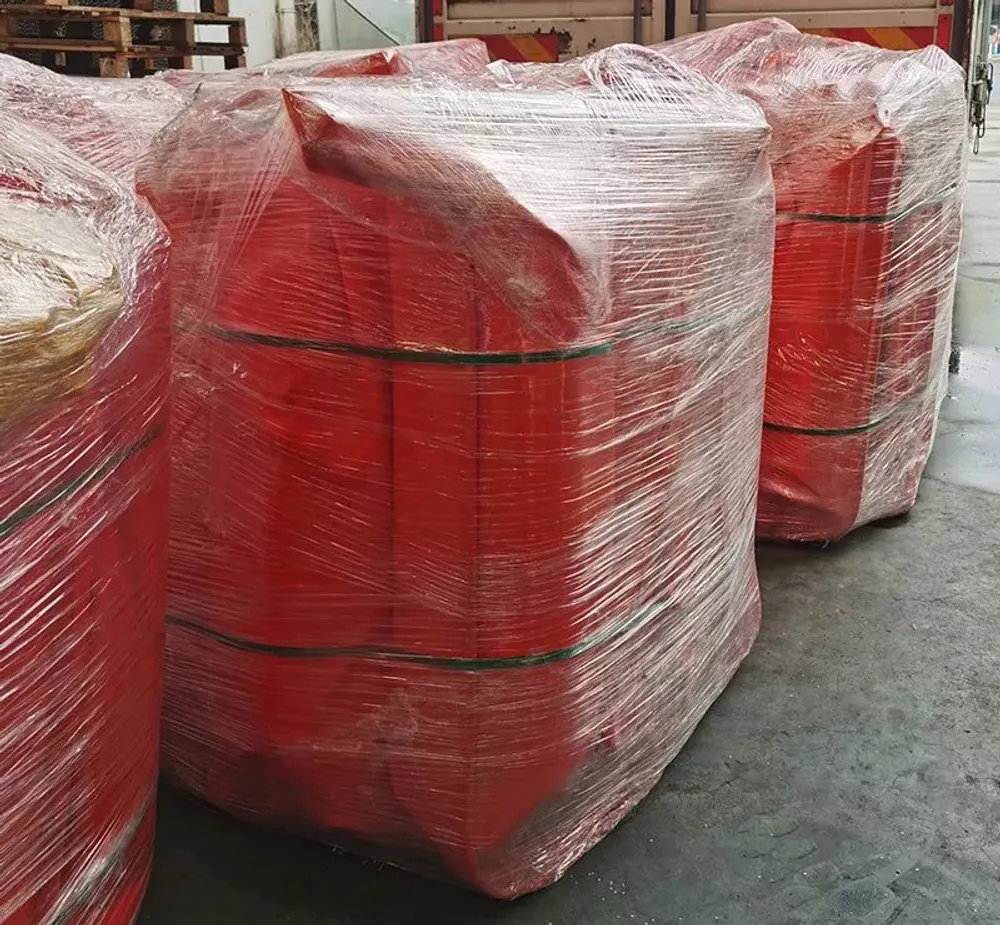

Sim. As cortinas compactam-se por painel para um carregamento eficiente do contêiner, por isso exportamos para todo o mundo. Cotamos EXW por padrão e podemos providenciar FOB ou CIF até o seu porto — envie o tipo, a profundidade de saia, o comprimento total e o destino para o cálculo do frete marítimo.
Informe-nos a quantidade, o porto de destino e quaisquer dúvidas — respondemos em um dia útil.
