مصرف عمودي مسبق الصنع (Prefabricated Vertical Drain / PVD)

Name: مصرف عمودي مسبق الصنع (Prefabricated Vertical Drain / PVD)
Brand: SIGMA
SKU: wick-drain-pvd

المصرف العمودي مسبق الصنع (prefabricated vertical drain / PVD) من SIGMA، أو wick drain، هو مصرف شريطي من جزأين: نواة تصريف مشكّلة من البولي بروبيلين ملفوفة بمرشّح جيوتكستايل PP غير منسوج. يُركَّب عموديًا في تربة الأساس الرخوة فيوفّر مسارات تصريف شعاعية قصيرة تبدّد ضغط المسامّ الزائد بسرعة، مسرِّعًا التماسك. وهذا يقلّص أزمنة الهبوط من سنوات عديدة إلى نحو 0.5–2 سنة، ويزيد مقاومة القصّ غير المصرَّفة للطين الرخو حتى يتحمّل أحمال السدود والردميات.

ASTM D4716مصرف شريطي 100 mmنواة PP + مرشّح جيوتكستايل

اطلب عرض سعر

مصرف عمودي مسبق الصنع (Prefabricated Vertical Drain / PVD)

كيف يعمل المصرف العمودي مسبق الصنع

المصرف العمودي مسبق الصنع (prefabricated vertical drain / PVD)، ويُسمّى أيضًا wick drain، هو مصرف شريطي يُركَّب عموديًا في التربة الرخوة. تحمل نواته من البولي بروبيلين الماء بينما يمنع مرشّح الجيوتكستايل PP غير المنسوج دخول الدقائق الناعمة، فيمنح التربة مسارات تصريف شعاعية قصيرة إلى طبقة تصريف سطحية. وتحت تحميل مسبق أو حِمل إضافي، يتبدّد ضغط المسامّ الزائد بسرعة عبر هذه المصارف العمودية، فتتماسك التربة الرخوة وتكتسب القوة في أشهر بدل سنوات.

لماذا يُستخدم PVD لتحسين الأرض

نظام تحسين الأرض بمصرف PVD من SIGMA كفؤ واقتصادي: يمكن تقليص أزمنة تماسك رواسب أساس الطين الرخو من سنوات عديدة إلى نحو 0.5–2 سنة، وتزداد مقاومة القصّ غير المصرَّفة للطين حتى يتحمّل أحمال السدود والردميات. ويطابق PVD من SIGMA مواصفات المصرف العمودي مسبق الصنع المعترف بها دوليًا، ما يجعله أداة قياسية لتحسين التربة في مشاريع الاستصلاح والأراضي الرخوة.

السعة التصريفية والتصميم

السعة التصريفية هي خاصية التصميم الأساسية وتُقاس وفق ASTM D4716 عند ضغط عمودي وميل هيدروليكي مذكورين، لأن التدفّق يقلّ مع ارتفاع ضغط الحصر وتداخل المرشّح في قنوات النواة. ومن معايير القبول الشائعة نحو 500 m³/year (مستقيم) و250 m³/year (ملتوٍ)؛ ويجب تأكيد قيمة المشروع مقابل إجهاد الحصر الفعلي. وللتصريف السطحي المكمِّل للمصارف العمودية، راجع أنبوب التصريف المموّج لدينا.

ممَّ يُصنَع الـ wick drain

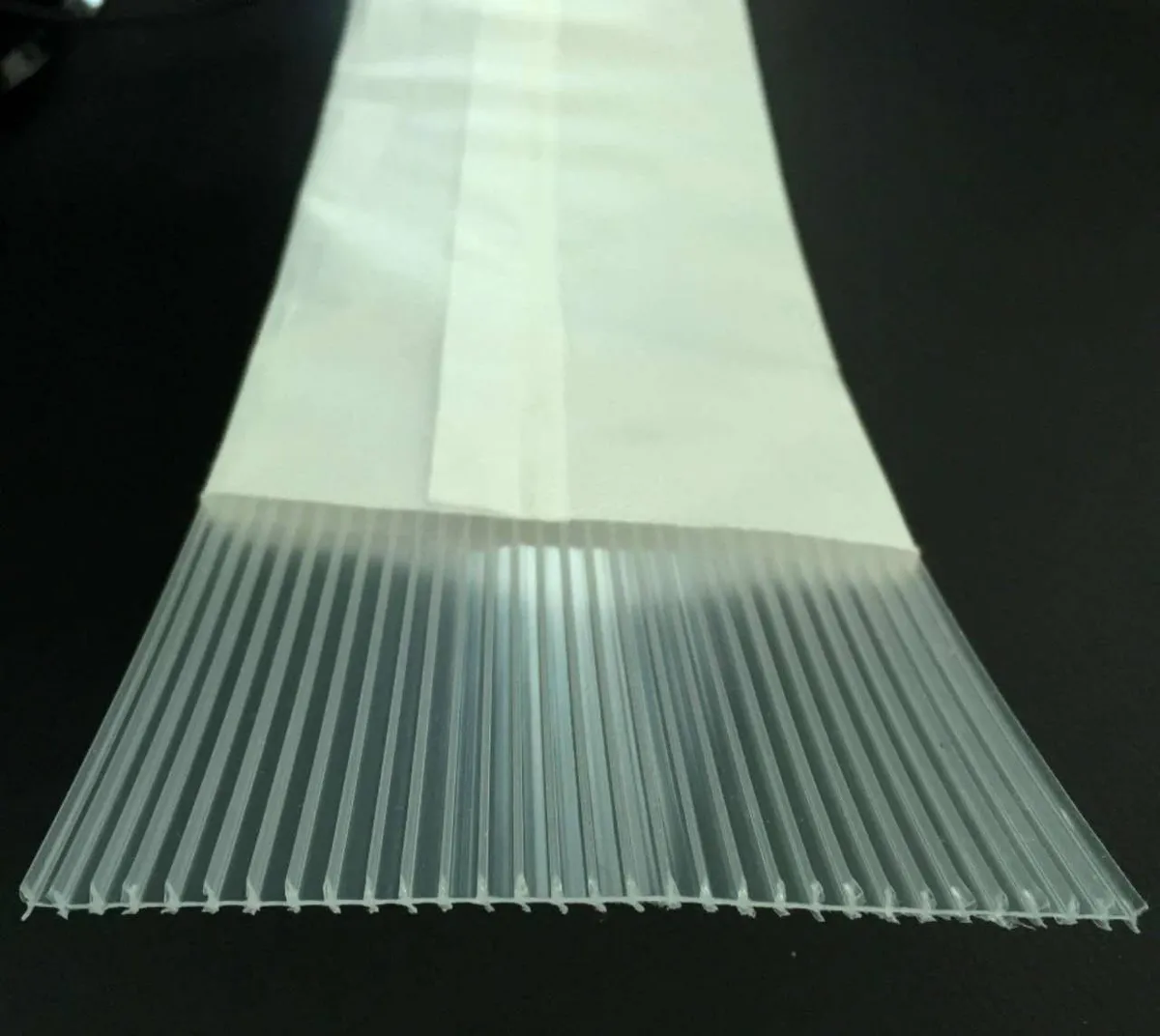

المصرف العمودي مسبق الصنع (prefabricated vertical drain) هو مصرف شريطي من جزأين. نواة التصريف مقطع بولي بروبيلين مشكّل، بسُمك نحو 3–5 mm عبر الشريط بعرض 100 mm، تحمل قنواته المفتوحة ماء المسامّ إلى السطح. وتُلفّ النواة بمرشّح جيوتكستايل PP غير منسوج أو مغزول يسمح بدخول الماء ويحجز دقائق التربة الناعمة التي قد تسدّ القنوات. وكِلا الجزأين من البولي بروبيلين، فيكون الـ wick drain خاملًا كيميائيًا ومتينًا في التُرَب الرخوة والمالحة غالبًا حيث يُركَّب.

كيف تُركَّب مصارف PVD

تُركَّب المصارف العمودية بجهاز يدفع قضيبًا فولاذيًا أجوف (mandrel) — وقد مُرِّر المصرف الشريطي عبره وثُبِّت أسفله بصفيحة إرساء — حتى عمق التصميم، ثم يُسحَب القضيب تاركًا المصرف في الأرض. وتُركَّب المصارف على شبكة مثلّثة أو مربّعة؛ والتباعد الأقرب يسرّع التماسك. وتربط طبقة تصريف أفقية أو أنبوب تجميع رؤوس المصارف، ويُوضَع تحميل مسبق أو حِمل إضافي فوقها ليتسنّى لماء المسامّ المعتصَر الخروج للأعلى عبر المصارف. وهذه هي طريقة تحسين الأرض بمصرف PVD القياسية للتُرَب الرخوة.

أين تُستخدم المصارف العمودية

تُستخدم مصارف PVD حيثما وجب جعل راسب طين أو طمي رخو قابل للانضغاط يهبط ويكتسب قوة قبل الإنشاء: سدود الطرق السريعة والسكك فوق التُرَب الرخوة، والاستصلاح وتطوير الأراضي الرخوة، وردميات الموانئ والمناطق الصناعية، ومزارع الخزانات، وأيّ برنامج تحميل مسبق أو حِمل إضافي. ومع الحِمل الإضافي تحوّل الأرض التي قد تهبط لعقود إلى أرض جاهزة للبناء عليها في أشهر — بديل كفؤ واقتصادي عن الإزالة والاستبدال العميق لتحسين التربة.

صور إضافية

الشحن والتغليف

الميزات الرئيسية

مسارات تصريف شعاعية قصيرة تبدّد ضغط المسامّ الزائد بسرعة
تقلّص تماسك الطين الرخو من سنوات إلى ~0.5–2 سنة
تزيد مقاومة القصّ غير المصرَّفة لتربة الأساس الرخوة
نواة PP ملفوفة بمرشّح جيوتكستايل PP غير منسوج
نظام تحسين أرض كفؤ واقتصادي
مطابق لمواصفات PVD المعترف بها دوليًا

مثالي لـ

تسريع تماسك أساسات الطين الرخو
تحسين الأرض تحت السدود والردميات
برامج التحميل المسبق والحِمل الإضافي (surcharge)
الاستصلاح وتطوير أراضي التربة الرخوة
زيادة مقاومة قصّ الأساس قبل الإنشاء

المواصفات

المصرف العمودي مسبق الصنع (PVD / wick drain) — خصائص نموذجية؛ السعة التصريفية وفق ASTM D4716. قيم القماش MARV، والنواة/المنتج قيم نموذجية (ASTM D4439). ممثّل لمصرف PVD بعرض 100 mm.

الخاصية	الوحدة	القيمة	طريقة الاختبار
المنتج — العرض	mm (in)	100 (4.0)	—
المنتج — مادة النواة	—	بولي بروبيلين (PP)	—
المنتج — مادة المرشّح	—	جيوتكستايل PP غير منسوج / مغزول	—
المنتج — السعة التصريفية	gpm (L/min)	1.6 (6)	ASTM D4716
المنتج — طول اللفّة	m (ft)	305 (1,000)	—
النواة — مقاومة الشدّ	N (lb)	1,001 (225)	ASTM D4595
المرشّح — معدّل تدفّق الماء	L/min/m² (gpm/ft²)	2,444 (60)	ASTM D4491
المرشّح — النفاذية (permittivity)	sec⁻¹	0.8	ASTM D4491
المرشّح — مقاس الفتحة الظاهري (AOS)	micron (US sieve)	210 (#70)	ASTM D4751
المرشّح — مقاومة الشدّ (grab)	N (lb)	578 (130)	ASTM D4632
المرشّح — الاستطالة (grab)	%	50	ASTM D4632
المرشّح — التمزّق شبه المنحرف	N (lb)	267 (60)	ASTM D4533
المرشّح — مقاومة الثقب CBR	N (lb)	1,290 (290)	ASTM D6241
المرشّح — مقاومة الأشعة فوق البنفسجية (% محتفَظ به / 500 h)	%	70	ASTM D4355

تقلّ السعة التصريفية مع ارتفاع ضغط الحصر (الجانبي) وتشوّه المصرف (تداخل المرشّح في قنوات النواة)؛ وتُذكَر وفق ASTM D4716 عند ضغط عمودي وميل هيدروليكي مذكورين.
من معايير القبول التصميمية الشائعة أدنى سعة تصريفية نحو 500 m³/year (مستقيم) و250 m³/year (ملتوٍ)؛ ويجب تأكيد قيمة المشروع مقابل إجهاد الحصر الفعلي.
سُمك النواة لمصرف PVD بعرض 100 mm نموذجيًا 3–5 mm. القيم أعلاه من صحيفة بيانات منشورة لمصرف PVD بنواة PP تمثيلية؛ أكّد رمز موديل SIGMA وسُمك النواة ومنحنى السعة التصريفية مقابل الضغط من صحيفة بيانات إنتاج SIGMA الخاصة قبل النشر.

الأسئلة الشائعة

ماذا يفعل المصرف العمودي مسبق الصنع؟

يُركَّب مصرف PVD (wick drain) عموديًا في التربة الرخوة ليُنشئ مسارات تصريف شعاعية قصيرة. وتحت تحميل مسبق، يتبدّد ضغط ماء المسامّ الزائد بسرعة عبر المصرف، فيتماسك الطين الرخو ويكتسب مقاومة القصّ في أشهر بدل سنوات — فتتحمّل الأرض أحمال السدود والردميات أبكر.

كم يسرّع PVD التماسك؟

بالنسبة لرواسب أساس الطين الرخو، يمكن تقليص أزمنة التماسك من سنوات عديدة إلى نحو 0.5–2 سنة، حسب التربة وتباعد المصارف والحِمل الإضافي. كما تزداد مقاومة القصّ غير المصرَّفة للطين مع تماسكه.

كيف تُحدَّد السعة التصريفية؟

تُقاس السعة التصريفية وفق ASTM D4716 عند ضغط عمودي وميل هيدروليكي مذكورين، لأن التدفّق يقلّ مع ارتفاع ضغط الحصر وتداخل المرشّح في النواة. ومن معايير القبول الشائعة نحو 500 m³/year (مستقيم) و250 m³/year (ملتوٍ)؛ وتُؤكَّد قيمة المشروع مقابل إجهاد الحصر الفعلي.

ممَّ يُصنَع الـ PVD؟

هو مصرف شريطي من جزأين: نواة تصريف مشكّلة من البولي بروبيلين (PP) ملفوفة بمرشّح جيوتكستايل PP غير منسوج / مغزول. تحمل النواة الماء ويمنع المرشّح دخول دقائق التربة الناعمة. والعرض الشائع 100 mm؛ وسُمك النواة نموذجيًا 3–5 mm.

كيف تُركَّب المصارف العمودية مسبقة الصنع؟

يدفع جهاز قضيبًا فولاذيًا أجوف (mandrel) — بداخله المصرف الشريطي وصفيحة إرساء تثبّت أسفله — حتى عمق التصميم، ثم يسحبه تاركًا المصرف في التربة. وتُركَّب المصارف على شبكة مثلّثة أو مربّعة (التباعد الأقرب يعني تماسكًا أسرع)، وتُربَط بطبقة تصريف سطحية، ويُوضَع تحميل مسبق أو حِمل إضافي ليتسنّى لماء المسامّ التصريف للأعلى.

ما طول اللفّة المورَّدة؟

التوريد الشائع 305 m (1,000 ft) للفّة من المصرف الشريطي بعرض 100 mm. وتمرّ اللفّة مباشرة عبر جهاز التركيب، فتقلّل الأطوال الطويلة الوصل في الموقع. أخبرنا بطول التصريف الإجمالي وسنؤكّد عدد اللفّات والتعبئة.

هل يمكنكم توريد أسعار المشاريع والحد الأدنى للطلب والشحن للخارج؟

نعم. يُسعَّر PVD بالمتر مقابل الموديل وسُمك النواة ومنحنى السعة التصريفية مقابل الضغط من صحيفة بيانات SIGMA. واللفّات مدمجة وتُشحَن باقتصادية في حاويات بحرية؛ أرسل لنا عمق التصميم وتباعد الشبكة والطول الإجمالي وسنؤكّد السعر والحد الأدنى للطلب ومدّة التوريد وتعبئة الحاويات.
