Префабрицированный вертикальный дренаж (PVD) SIGMA, или ленточная дрена, — это двухкомпонентная ленточная дрена: формованный полипропиленовый дренажный сердечник, обёрнутый нетканым ПП-геотекстилем-фильтром. Установленный вертикально в слабый грунт основания, он создаёт короткие радиальные пути дренажа, которые быстро рассеивают избыточное поровое давление, ускоряя консолидацию. Это сокращает время осадки с многих лет примерно до 0,5–2 лет и повышает недренированную прочность слабой глины на сдвиг, чтобы она могла нести нагрузки от насыпей и отсыпок.
Префабрицированный вертикальный дренаж (PVD), также называемый ленточной дреной, — это ленточная дрена, установленная вертикально в слабый грунт. Её полипропиленовый сердечник отводит воду, а нетканый ПП-геотекстиль-фильтр удерживает мелкие частицы, давая грунту короткие радиальные пути дренажа к дренажному слою на поверхности. Под предварительной нагрузкой или пригрузкой избыточное поровое давление быстро рассеивается через этот вертикальный дренаж, поэтому слабый грунт консолидируется и набирает прочность за месяцы, а не за годы.
Система улучшения грунта с PVD от SIGMA эффективна и экономична: время консолидации оснований из слабой глины можно сократить с многих лет примерно до 0,5–2 лет, а недренированная прочность глины на сдвиг повышается, чтобы она несла нагрузки от насыпей и отсыпок. PVD от SIGMA соответствует международно признанным спецификациям на префабрицированный вертикальный дренаж, что делает его стандартным инструментом улучшения грунта на проектах намыва и слабых оснований.
Пропускная способность — ключевое расчётное свойство, измеряемое по ASTM D4716 при заданном нормальном давлении и гидравлическом градиенте, потому что поток падает с ростом бокового давления, а фильтр вдавливается в каналы сердечника. Часто приводимые критерии приёмки — около 500 м³/год (прямая дрена) и 250 м³/год (изогнутая); проектное значение должно подтверждаться по фактическому боковому напряжению. Для поверхностного дренажа, дополняющего вертикальные дрены, смотрите нашу гофрированную дренажную трубу.

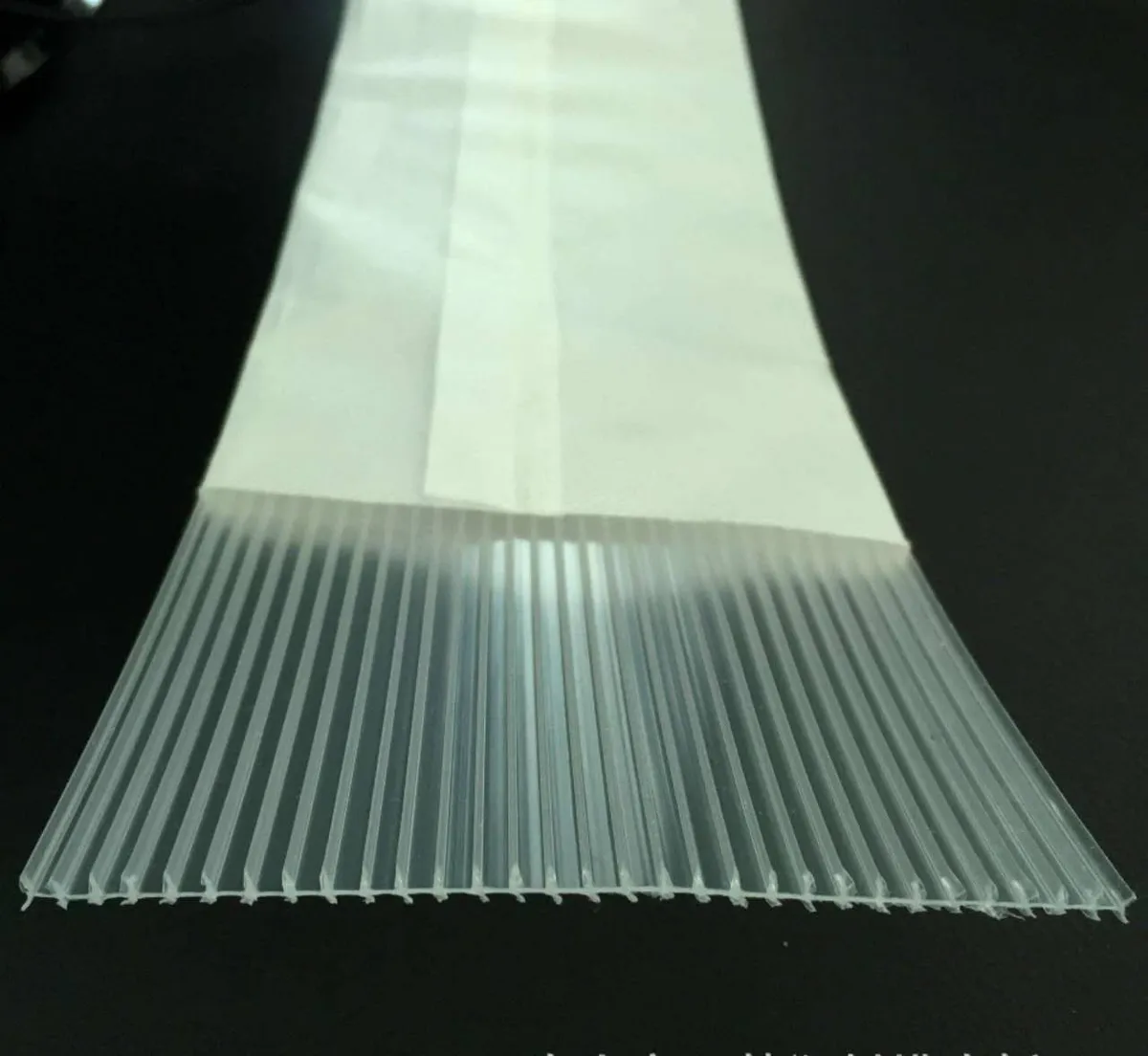

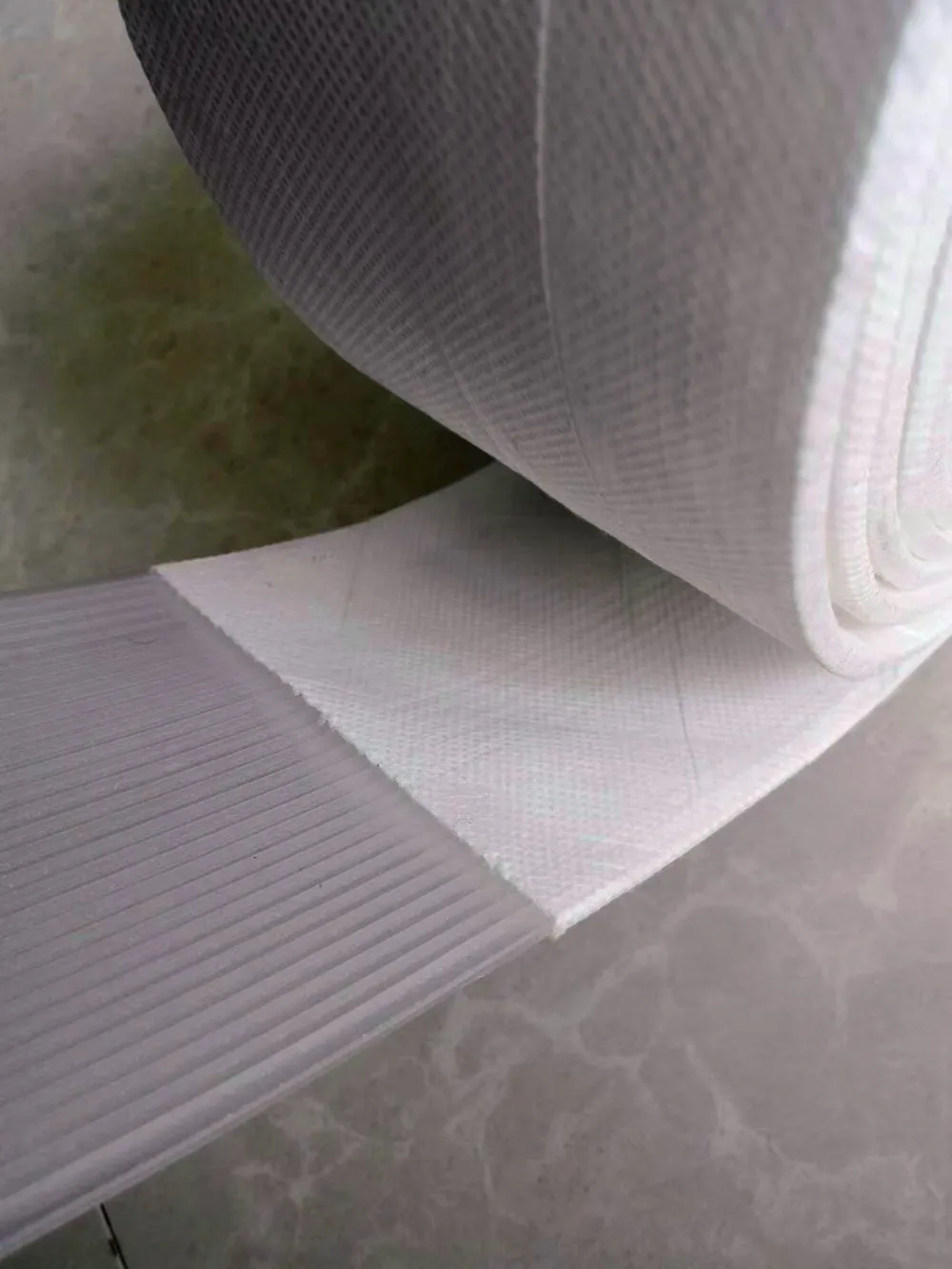

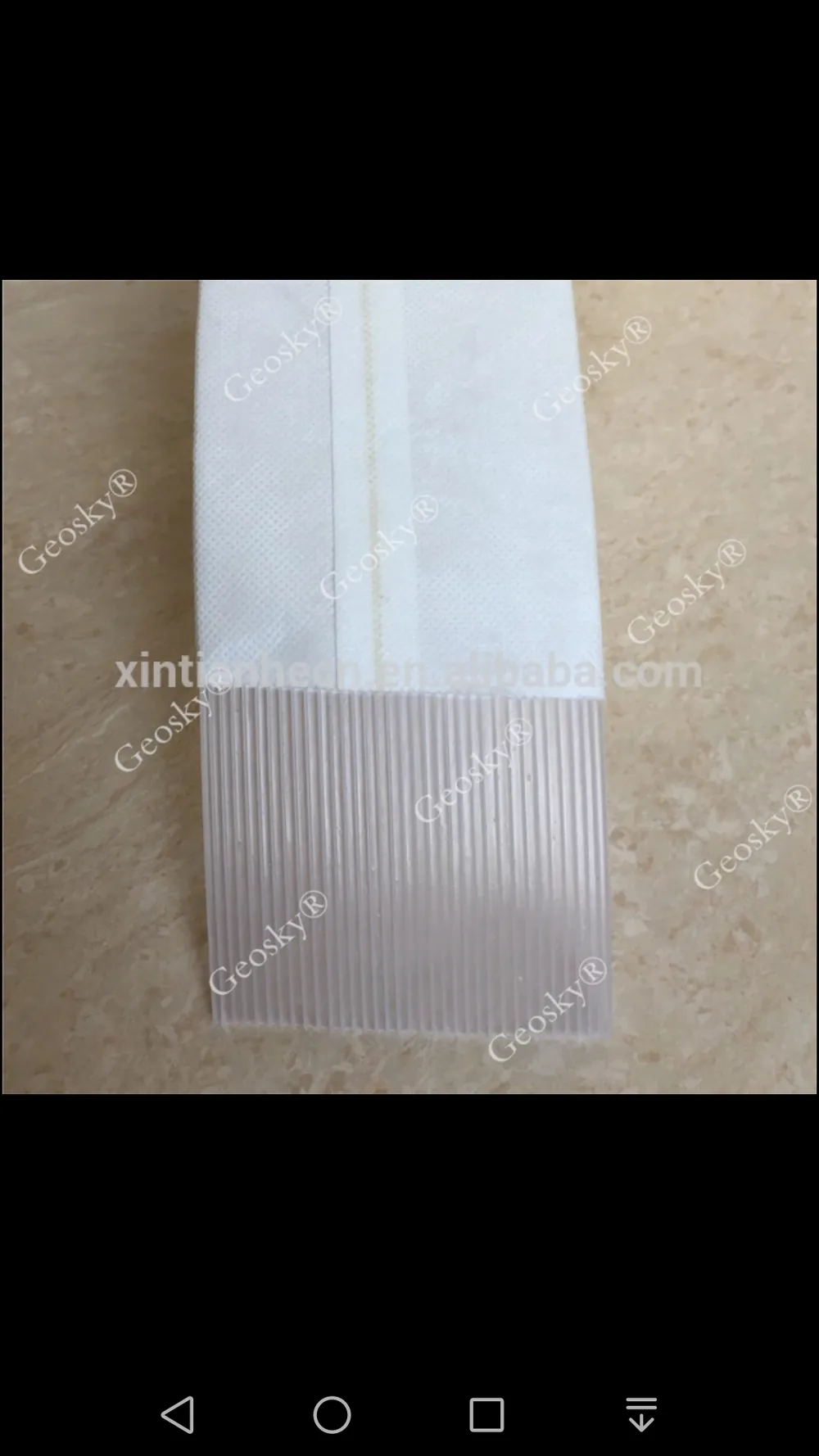

Префабрицированный вертикальный дренаж — это двухкомпонентная ленточная дрена. Дренажный сердечник — формованный полипропиленовый профиль, обычно толщиной около 3–5 мм по ширине ленты 100 мм, открытые каналы которого отводят поровую воду на поверхность. Сердечник обёрнут нетканым или спанбондовым ПП-геотекстилем-фильтром, который пропускает воду, но удерживает мелкие частицы грунта, иначе засоряющие каналы. Обе части — полипропилен, поэтому ленточная дрена химически инертна и долговечна в слабых, часто засолённых грунтах, где её устанавливают.

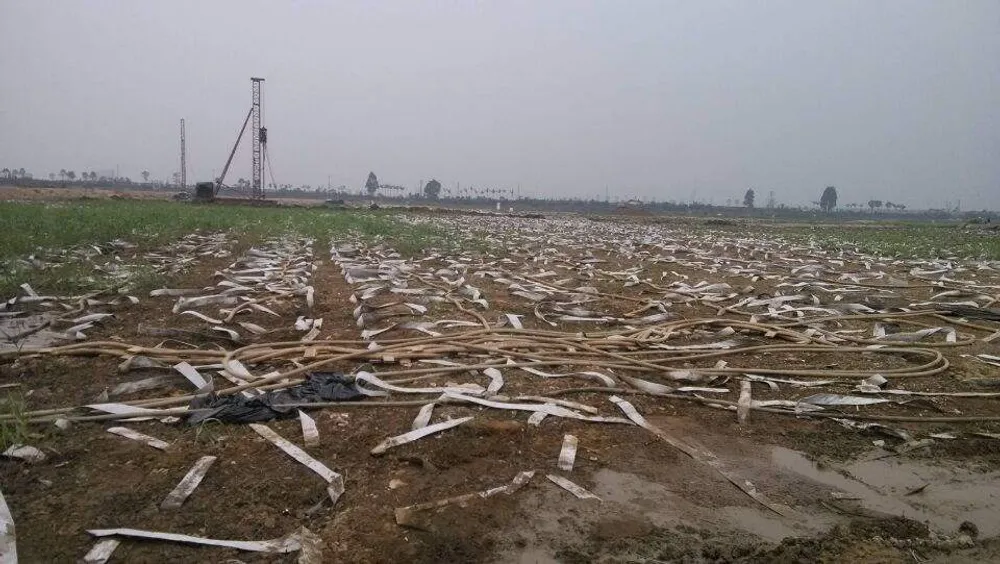

Вертикальные дрены устанавливают установкой, которая вдавливает полый стальной мандрель — с протянутой через него ленточной дреной, закреплённой снизу анкерной пластиной — на проектную глубину, затем извлекает мандрель, оставляя дрену в грунте. Дрены устанавливают по треугольной или квадратной сетке; меньший шаг ускоряет консолидацию. Горизонтальный дренажный слой или коллектор соединяет головки дрен, а сверху укладывают предварительную нагрузку или пригрузку, чтобы выдавливаемая поровая вода уходила вверх через дрены. Это стандартный метод улучшения грунта с PVD для слабых оснований.
PVD применяют везде, где слабая сжимаемая глина или ил должны осесть и набрать прочность до строительства: насыпи шоссе и железных дорог на слабых грунтах, намыв и освоение слабых грунтов, портовые и промышленные отсыпки, резервуарные парки и любые программы предварительной нагрузки или пригрузки. В сочетании с пригрузкой они превращают грунт, который оседал бы десятилетиями, в грунт, готовый под застройку за месяцы — эффективная и экономичная альтернатива глубокой выемке-замене для улучшения грунта.
Префабрицированный вертикальный дренаж (PVD / ленточная дрена) — типовые свойства; пропускная способность по ASTM D4716. Значения ткани — MARV, сердечника/изделия — типовые (ASTM D4439). Представительно для PVD шириной 100 мм.
| Свойство | Ед. | Значение | Метод испытания |
|---|---|---|---|
| Изделие — ширина | mm (in) | 100 (4.0) | — |
| Изделие — материал сердечника | — | Полипропилен (ПП) | — |
| Изделие — материал фильтра | — | Нетканый / фильерный ПП-геотекстиль | — |
| Изделие — пропускная способность | gpm (L/min) | 1.6 (6) | ASTM D4716 |
| Изделие — длина рулона | m (ft) | 305 (1,000) | — |
| Сердечник — прочность на разрыв | N (lb) | 1,001 (225) | ASTM D4595 |
| Фильтр — скорость потока воды | L/min/m² (gpm/ft²) | 2,444 (60) | ASTM D4491 |
| Фильтр — водопроницаемость (проницаемость) | sec⁻¹ | 0.8 | ASTM D4491 |
| Фильтр — эффективный размер пор (AOS) | micron (US sieve) | 210 (#70) | ASTM D4751 |
| Фильтр — прочность на разрыв (grab) | N (lb) | 578 (130) | ASTM D4632 |
| Фильтр — относительное удлинение (grab) | % | 50 | ASTM D4632 |
| Фильтр — раздир по трапеции | N (lb) | 267 (60) | ASTM D4533 |
| Фильтр — продавливание CBR | N (lb) | 1,290 (290) | ASTM D6241 |
| Фильтр — УФ-стойкость (% сохр. / 500 ч) | % | 70 | ASTM D4355 |
PVD (ленточная дрена) устанавливается вертикально в слабый грунт, создавая короткие радиальные пути дренажа. Под предварительной нагрузкой избыточное поровое давление быстро рассеивается через дрену, поэтому слабая глина консолидируется и набирает прочность на сдвиг за месяцы вместо лет — позволяя грунту раньше нести нагрузки от насыпей и отсыпок.
Для оснований из слабой глины время консолидации можно сократить с многих лет примерно до 0,5–2 лет, в зависимости от грунта, шага дрен и пригрузки. По мере консолидации недренированная прочность глины на сдвиг также повышается.
Пропускная способность измеряется по ASTM D4716 при заданном нормальном давлении и гидравлическом градиенте, потому что поток падает с ростом бокового давления, а фильтр вдавливается в сердечник. Часто приводимые критерии приёмки — около 500 м³/год (прямая) и 250 м³/год (изогнутая); проектное значение подтверждается по фактическому боковому напряжению.
Это двухкомпонентная ленточная дрена: формованный полипропиленовый (ПП) дренажный сердечник, обёрнутый нетканым / спанбондовым ПП-геотекстилем-фильтром. Сердечник отводит воду, а фильтр удерживает мелкие частицы грунта. Обычная ширина — 100 мм; толщина сердечника — обычно 3–5 мм.
Установка вдавливает полый стальной мандрель — с ленточной дреной внутри и анкерной пластиной, закрепляющей низ — на проектную глубину, затем извлекает его, оставляя дрену в грунте. Дрены устанавливают по треугольной или квадратной сетке (меньший шаг — быстрее консолидация), соединяют поверхностным дренажным слоем, а сверху укладывают предварительную нагрузку или пригрузку, чтобы поровая вода уходила вверх.

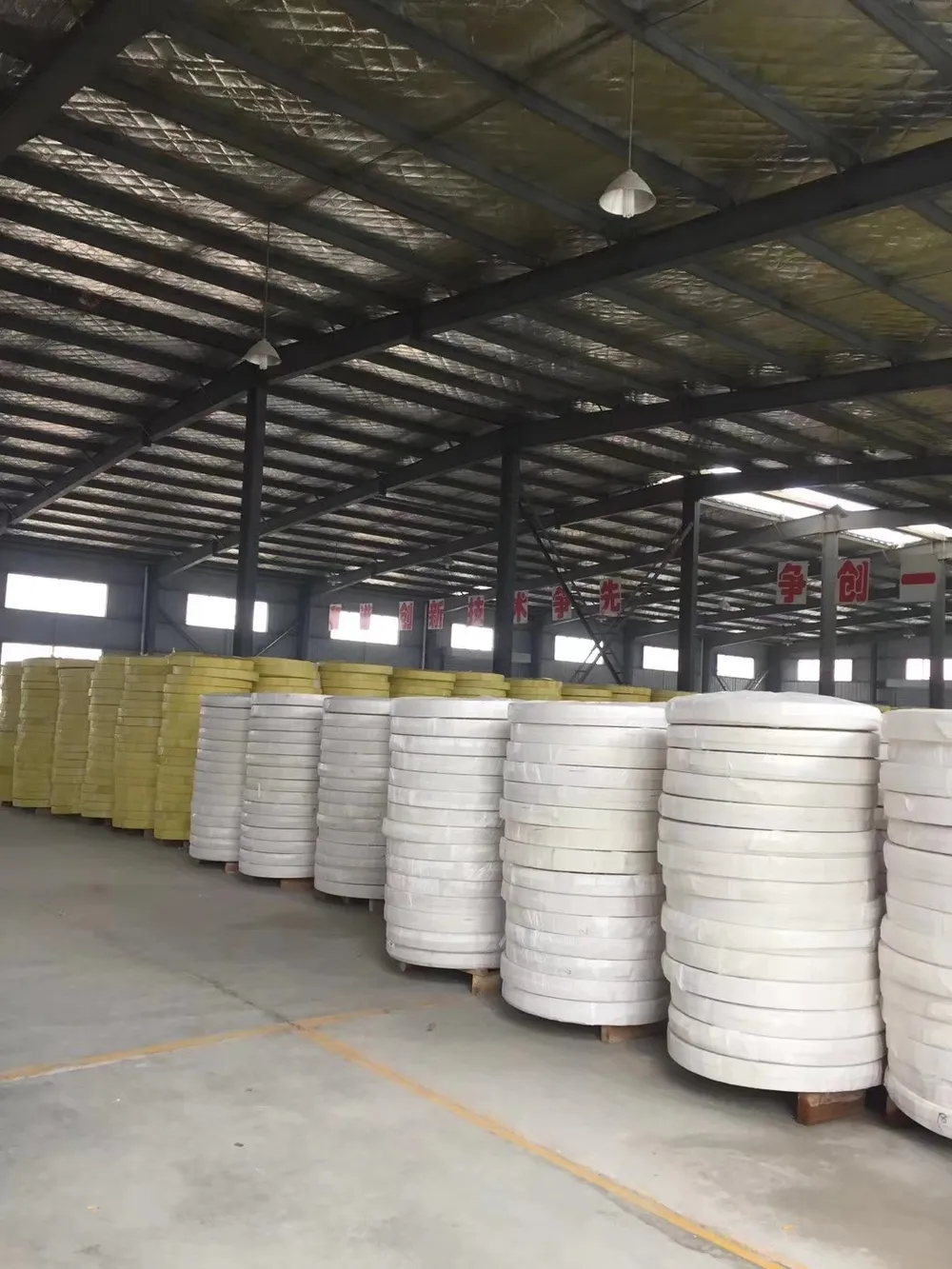

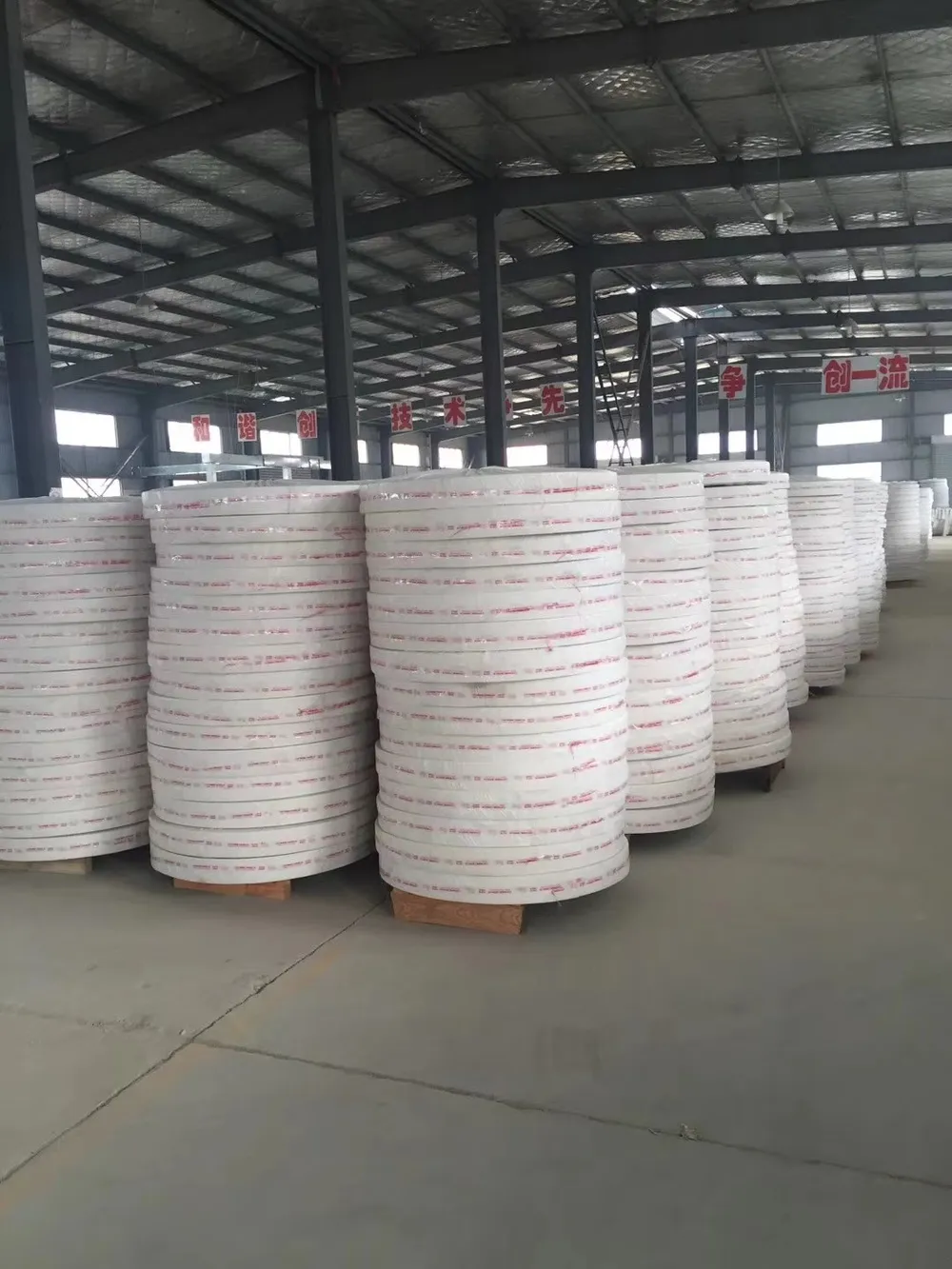

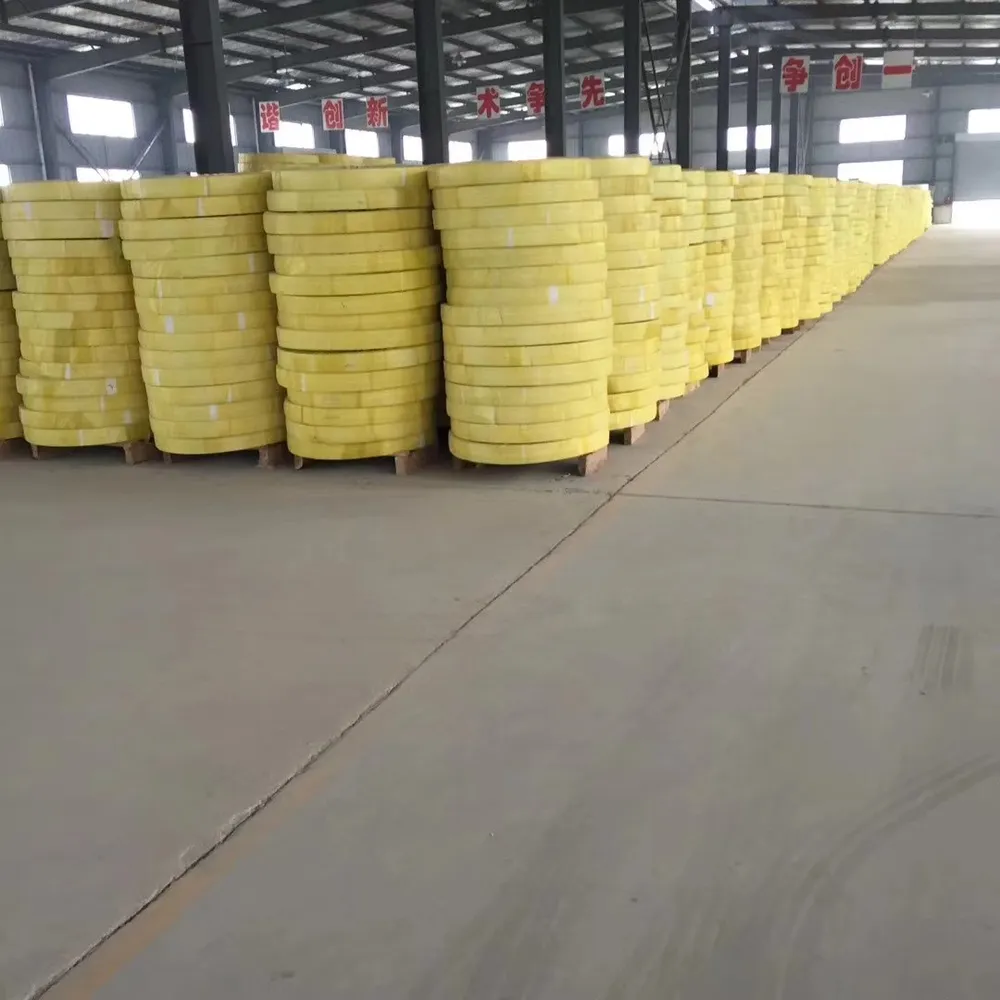

Обычная поставка — 305 м (1000 футов) в рулоне ленточной дрены шириной 100 мм. Рулон подаётся прямо в монтажную установку, поэтому большая длина сокращает число сращиваний на объекте. Сообщите общую длину дренажа, и мы подтвердим число рулонов и упаковку.
Да. PVD оценивается за метр по модели, толщине сердечника и кривой пропускной способности от давления из даташита SIGMA. Рулоны компактны и экономично отгружаются морским контейнером; пришлите проектную глубину, шаг сетки и общую длину — и мы подтвердим цену, минимальный заказ, срок поставки и упаковку в контейнер.
Укажите количество, порт назначения и вопросы — ответим за один рабочий день.
